Maatoverzichten Rotpunkt
Hoogte
Rotpunkt maakt gebruik van een rastermaat-systeem, anders gezegd een stapelmaat waardoor iedere corpushoogte is samengesteld uit een veelvoud van dit raster. Dit raster is 130mm, enkele voorbeelden in de planning:
- 1x raster lade-hoogte 130mm
- 2x raster korf-hoogte 260mm
- 3x raster hoge korf-hoogte 390mm
- 6x raster kast-hoogte 780mm waar weer diverse indelingen in passen zoals:
- 2x korf 2x 3 rasters
- 3x korf 3x 2 rasters
- Front + lade5x raster front en 1x raster lade
- Etc….
- 7x raster kast-hoogte 910mm, voor onderkasten wordt dit New Dimensions genoemd
Goed om te weten:
De maatvoering van een front is altijd 4mm kleiner rondom dan de corpusmaat:
Corpusbreedte 600mm Frontbreedte 596mm
Corpushoogte 780mm Fronthoogte 776mm
Conclusie is daarmee dat de ruimte tussen 2 fronten 4 mm betreft: 2 boven, 2 onder, 2 links en 2 rechts per front.

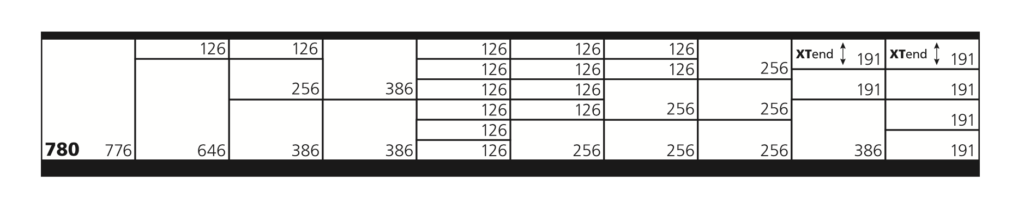

Corpus en fronthoogtes (X-13)
In de prijslijst staan de corpus- en fronthoogtes van de standaard kasten uitgaande van 780 mm hoog.De standaardmaten van hoge- en hangkasten en hoe de kastmaten zich onderling verhouden met maatvoeringen van de nis ruimte en benodigde maatvoeringen van opzetkasten.

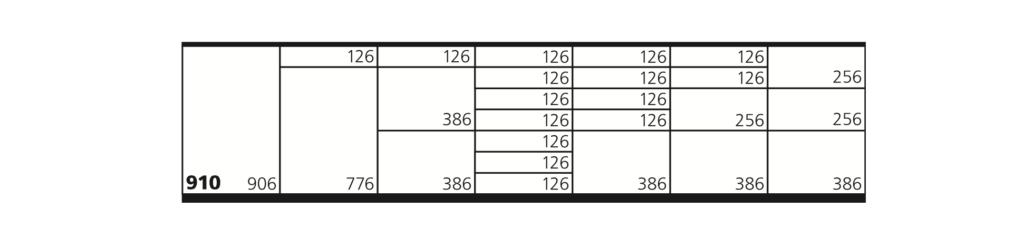

Corpus en fronthoogtes (New Dimensions)
In de prijslijst staat weergegeven echter voor onderkastmaat 910 mm New Dimensions.
(Corpus) diepte
Er worden voor onder- en hoge kasten 4 corpusdieptes bij Rotpunkt aangeboden zonder meerprijs, deze graag aangeven bij de verwerking zoals ook vermeld in de software:

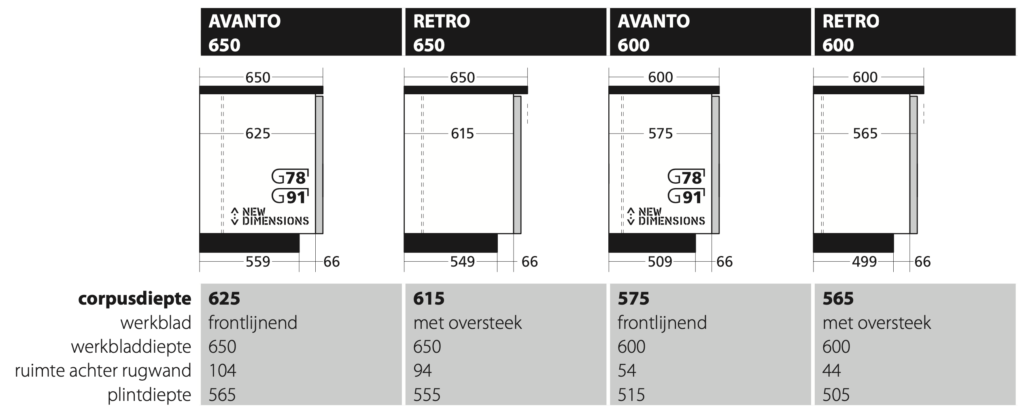

in de prijslijst staan de maatvoeringen van de standaard leverbare corpusdieptes Avanto 650, Retro 650, Avanto 600 en Retro 600 en hoe deze zich verhouden tot bladdieptes en hoekopstellingen.
Goed om te weten:
Genoemde corpussen hebben overigens inhoudelijk dezelfde dieptes (legplanken en laden) maar er ontstaat meer ruimte achter de rugwand van de kast waardoor evt mogelijkheden voor leidingwerk. Conclusie is dat een werkblad-diepte van 650mm geen meerprijs genereert, dit uiteraard wel afhankelijk van de bladleverancier.
Avanto 650 (standaard)
hier uitleg, dit wordt gebruikt voor
Retro 650
hier uitleg, dit wordt gebruikt voor
Avanto 600
hier uitleg, dit wordt gebruikt voor
Retro 600
hier uitleg, dit wordt gebruikt voor
Vwb afwijkende dieptes:
- 350mm Is de hangkast-diepte en is ook leverbaar (soms standaard, soms als optie) voor onder- en hoge kasten.
- 715mm Jumbo-diepte, leverbaar in diverse onderkasten
- Op maat Veel kasten kunnen als optie ingekort worden in de diepte, uiteraard moet dit dan wel technisch mogelijk zijn.
Frontdiktes:
Bovenstaande corpusmaten zijn altijd aangegeven exclusief de frontdikte, deze is bij Rotpunkt standaard 19mm met enkele uitzonderingen van enkele programma’s die juist elegant-dunner (14mm) of robuust-dikker zijn (22mm).
